Modulador eletro-óptico Rof 1550nm Série AM Modulador de intensidade 40G
Recurso
* Baixa perda de inserção
* Alta largura de banda
* Baixa tensão de meia onda
* Opção de personalização
Aplicativo
⚫ Sistemas ROF
⚫ Distribuição de chaves quânticas
⚫ Sistemas de detecção a laser
⚫ Modulação de banda lateral
| RofSérie AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Comprimento de onda operacional | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| Largura de banda | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
| Perda de inserção | <5dB | <5dB | <5dB | <5dB | <4dB | |||
| Taxa de extinção @DC | >20dB | >20dB | >20dB | >20dB | >20dB | |||
| VΠ @RF (1KHz) | <3V | <3V | <4V | <3,5V | <6V | <5V | ||
| VΠ @Viés | <3,5V | <3,5V | <5V | <5V | <8V | <7V | ||
Informações para encomenda
| Rof | AM | XX | XXG | XX | XX | XX |
| Tipo: AM---Modulador de Intensidade | Comprimento de onda: 07---780nm 10---1060nm 13---1310nm 15---1550nm | Largura de banda: 10 GHz 20 GHz 40 GHz 50 GHz
| Monitorar PD: DP---Com DP | Tipo de fibra de entrada/saída: PP---PM/PM
| Conector óptico: FA---FC/APC FP---FC/PC SP---Personalização |
R-AM-15-40G
Modulador de intensidade de 40 GHz com comprimento de onda de 1550 nm
| Parâmetro | Símbolo | Min | Tipo | Máximo | Unidade | ||||
| Parâmetros ópticos | |||||||||
| Comprimento de onda operacional | l | 1530 | 1550 | 1565 | nm | ||||
| Perda de inserção | IL | 4 | 5 | dB | |||||
| Perda de retorno óptico | ORL | -45 | dB | ||||||
| Taxa de extinção do interruptor @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| taxa de extinção dinâmica | DER | 13 | dB | ||||||
| Fibra óptica | Entradaporta | Panda PM Fujikura SM | |||||||
| porta de saída | Panda PM Fujikura SM | ||||||||
| Interface de fibra óptica | FC/PC, FC/APC Ou conforme especificado pelo usuário. | ||||||||
| Parâmetros elétricos | |||||||||
| Largura de banda operacional(-3dB) | S21 | 28 | 30 | GHz | |||||
| Tensão de meia onda Vpi | RF | @50KHz |
| 4,5 | 5 | V | |||
| Viés | @Viés |
| 6 | 7 | V | ||||
| Perda de retorno elétrico | S11 | -12 | -10 | dB | |||||
| Impedância de entrada | RF | ZRF | 50 | W | |||||
| Viés | ZVIÉS | 1M | W | ||||||
| Interface elétrica | V(f) | ||||||||
Condições Limite
| Parâmetro | Símbolo | Unidade | Min | Tipo | Máximo |
| Potência óptica de entrada | Pem,Max | dBm | 20 | ||
| Potência de entrada de RF | dBm | 28 | |||
| tensão de polarização | Vbias | V | -15 | 15 | |
| Temperatura de operação | Principal | ℃ | -10 | 60 | |
| Temperatura de armazenamento | Tst | ℃ | -40 | 85 | |
| Umidade | RH | % | 5 | 90 |

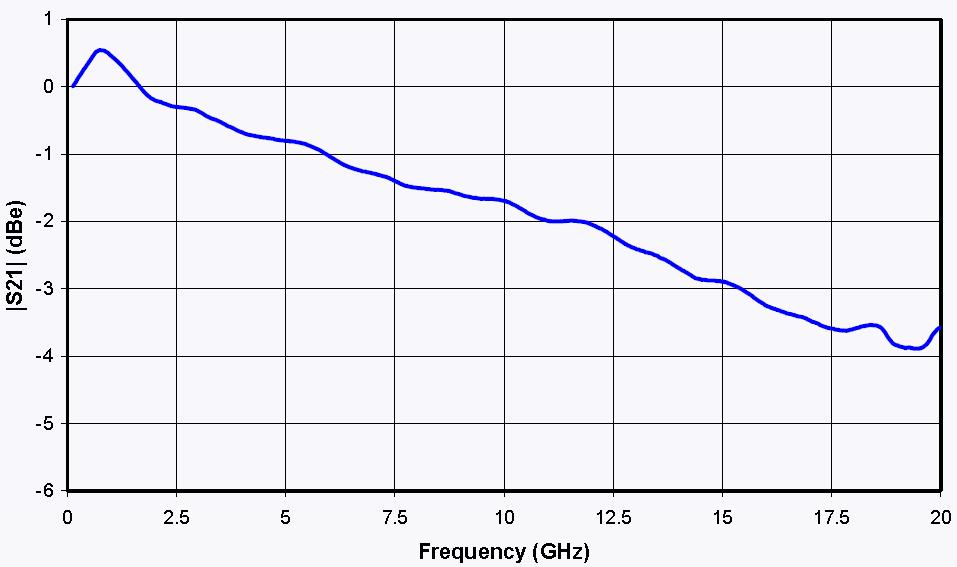

Curva S21
Curva S11
Curvas S21 e S11
Diagrama mecânico
| PORTA | Símbolo | Observação |
| Em | Porta de entrada óptica | Fibra PM (125μm/250μm) |
| Fora | Porta de saída óptica | Opção PM e SMF |
| RF | porta de entrada RF | SMA(f) |
| Viés | Porta de controle de polarização | 1,2 Polarização, 34-N/C |
