Controlador de polarização de modulador IQ ultracompacto, controlador de polarização automático
Recurso
• Oferece três opções de polarização para moduladores IQ. Independente do formato de modulação:
•QPSK, QAM, OFDM, SSB verificados
•Plug and Play:
Não é necessária calibração manual. Tudo é automático.
• Braços I e Q: controle nos modos Pico e Nulo. Alta taxa de extinção: 50dB máx.1
•Braço P: controle nos modos Q+ e Q- Precisão: ± 2°
•Perfil baixo: 40 mm (L) × 28 mm (P) × 8 mm (A)
• Alta estabilidade: implementação totalmente digital. Fácil de usar:
• Operação manual com mini jumper • Operações OEM flexíveis via UART2
• Dois modos para fornecer tensões de polarização: a. Controle automático de polarização b. Tensão de polarização definida pelo usuário
Aplicativo
•LiNbO3 e outros moduladores IQ
•QPSK, QAM, OFDM, SSB e etc.
•Transmissão coerente
Desempenho
Figura 1. Constelação (sem controlador)
Figura 2. Constelação QPSK (com controlador)

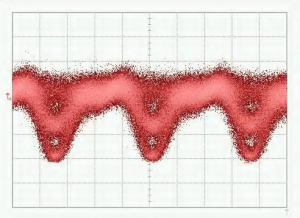

Figura 3. Padrão QPSK-Eye
Figura 5. Padrão de constelação 16-QAM
Figura 4. Espectro QPSK
Figura 6. Espectro 16-QAM
Especificações
| Parâmetro | Min | Tipo | Máximo | Unidade |
| Desempenho de controle | ||||
| Os braços I e Q são controlados porNulo(Mínimo) ouPico (Máximo) apontar | ||||
| Taxa de extinção | MER1 | 50 | dB | |
| O braço P é controlado porQ+(direita) quadratura) ouQ-( esquerda quadratura) apontar | ||||
| Precisão no Quad | −2 | +2 | grau2 | |
| Tempo de estabilização | 15 | 20 | 25 | s |
| Elétrica | ||||
| Tensão de potência positiva | +14,5 | +15 | +15,5 | V |
| Corrente de potência positiva | 20 | 30 | mA | |
| Tensão de potência negativa | -15,5 | -15 | -14,5 | V |
| Corrente de potência negativa | 8 | 15 | mA | |
| Faixa de tensão de saída | -14,5 | +14,5 | V | |
| amplitude de dithering | 1%Vπ | V | ||
| Óptico | ||||
| Potência óptica de entrada3 | -30 | -8 | dBm | |
| Comprimento de onda de entrada | 1100 | 1650 | nm | |
1. MER refere-se à Taxa de Extinção do Modulador. A taxa de extinção alcançada é tipicamente a taxa de extinção do modulador especificada na folha de dados do modulador.
2. Observe que a potência óptica de entrada não corresponde à potência óptica no ponto de polarização selecionado. Ela se refere à potência óptica máxima que o modulador pode exportar para o controlador quando a tensão de polarização varia de −Vπ a +Vπ.
Interface do usuário
Figura 5. Montagem
| Grupo | Operação | Explicação |
| Reiniciar | Insira o jumper e retire-o após 1 segundo. | Reinicie o controlador |
| Poder | Fonte de alimentação para o controlador de polarização | V- conecta o eletrodo negativo da fonte de alimentação. |
| V+ conecta o eletrodo positivo da fonte de alimentação. | ||
| A porta central conecta-se ao eletrodo de aterramento. | ||
| Polar1 | PLRI: Insira ou retire o jumper | Sem jumper: Modo nulo; com jumper: Modo de pico |
| PLRQ: Insira ou retire o jumper | Sem jumper: Modo nulo; com jumper: Modo de pico | |
| PLRP: Insira ou retire o jumper. | Sem jumper: modo Q+; com jumper: modo Q- | |
| LIDERADO | Constantemente ligado | Trabalhando em estado estável |
| Ligado-desligado ou desligado-ligado a cada 0,2s | Processamento de dados e busca por ponto de controle | |
| Ligado-desligado ou desligado-ligado a cada 1 segundo | A potência óptica de entrada é muito fraca. | |
| Ligado-desligado ou desligado-ligado a cada 3 segundos | A potência óptica de entrada é muito forte. | |
| PD2 | Conecte com o fotodiodo | A porta PD conecta o cátodo do fotodiodo. |
| A porta GND conecta o ânodo do fotodiodo. | ||
| Tensões de polarização | Em, Ip: Tensão de polarização para o braço I | IP: Lado positivo; IN: Lado negativo ou terra |
| Qn, Qp: Tensão de polarização para o braço Q | Qp: Lado positivo; Qn: Lado negativo ou terra | |
| Pn, Pp: Tensão de polarização para o braço P | Pp: Lado positivo; Pn: Lado negativo ou terra | |
| UART | Operar o controlador via UART | 3.3: Tensão de referência de 3,3 V |
| GND: Terra | ||
| RX: Recebimento do controlador | ||
| TX: Transmissão do controlador |
1. A polarização depende do sinal de RF do sistema. Quando não há sinal de RF no sistema, a polarização deve ser positiva. Quando o sinal de RF tem amplitude maior que um determinado nível, a polarização muda de positiva para negativa. Nesse momento, o ponto nulo e o ponto de pico se invertem. O ponto Q+ e o ponto Q- também se invertem. A chave de polarização permite ao usuário alterar a polarização.
diretamente, sem alterar os pontos de operação.
2Deve-se escolher apenas uma opção entre usar um fotodiodo controlador ou um fotodiodo modulador. Recomenda-se o uso de um fotodiodo controlador para experimentos de laboratório por dois motivos. Primeiro, o fotodiodo controlador possui qualidade garantida. Segundo, é mais fácil ajustar a intensidade da luz de entrada. Se usar o fotodiodo interno do modulador, certifique-se de que a corrente de saída do fotodiodo seja estritamente proporcional à potência de entrada.
